FR serisinin en güçlü modeli olan FR30, ağır yük taşıma, kaynak ve büyük ölçekli endüstriyel otomasyon projelerinde maksimum güç sunar.
30 kg yük kapasitesi ve 1403 mm erişim mesafesiyle FR30, paletleme ve ağır endüstriyel uygulamalar gibi kobot uygulamaları için uygundur. Yük ihtiyacınız farklıysa daha hafif işler için FR20 (30 kg) modellerine bakabilirsiniz. Altı modelin yan yana karşılaştırması FR serisi kataloğu sayfasında; uygulamanıza hangisinin uyduğundan emin değilseniz bize yazın, 4 saatten kısa sürede dönüş yapalım.
| Özellik | Değer |
|---|---|
| Yük Kapasitesi | 30 kg (Maks. 35 kg) |
| Erişim Mesafesi | 1403 mm |
| Ağırlık | ≈85 kg |
| Serbestlik Derecesi | 6 döner eklem |
| Tekrar Hassasiyeti (ISO 9283) | ±0.1 mm |
| HMI Arayüzü | 10.1 inç öğretme kolu veya mobil Web APP |
| Tipik TCP Hızı | 2 m/s |
| IP Sınıfı | IP54 (IP65 Opsiyonel) |
| Gürültü Seviyesi | <70 dB |
| Montaj Pozisyonu | Her yönde |
| Çalışma Sıcaklığı | 0 – 45°C |
| Çalışma Nemi | %90 RH (yoğuşmasız) |
| Malzeme | Alüminyum, Çelik |
| Eksen | Çalışma Aralığı | Maks. Hız |
|---|---|---|
| Axis 1 | ±175° | ±120°/s |
| Axis 2 | ﹢85°/﹣265° | ±120°/s |
| Axis 3 | ±160° | ±120°/s |
| Axis 4 | +85°/﹣265° | ±180°/s |
| Axis 5 | ±175° | ±180°/s |
| Axis 6 | ±175° | ±180°/s |
| Özellik | Değer |
|---|---|
| IP Sınıfı | IP54 |
| Çalışma Sıcaklığı | 0 – 45°C |
| Çalışma Nemi | %90 RH (yoğuşmasız) |
| Dijital G/Ç | DI 16 / DO 16 |
| Analog G/Ç | AI 2 / AO 2 |
| High Speed Signal | 2 |
| I/O Güç Kaynağı | 24V / 1.5A |
| İletişim | I/O, TCP/IP, Modbus_TCP/RTU |
| Opsiyonel İletişim | CC-Link, Profinet, EtherNet/IP, EtherCAT |
| İletişim Kartı (Opsiyonel) | MiniPCI Express - Gerçek Zamanlı Ethernet PC Kartı |
| Yazılım Geliştirme Kiti | C# / C++ / Python / ROS / ROS2 |

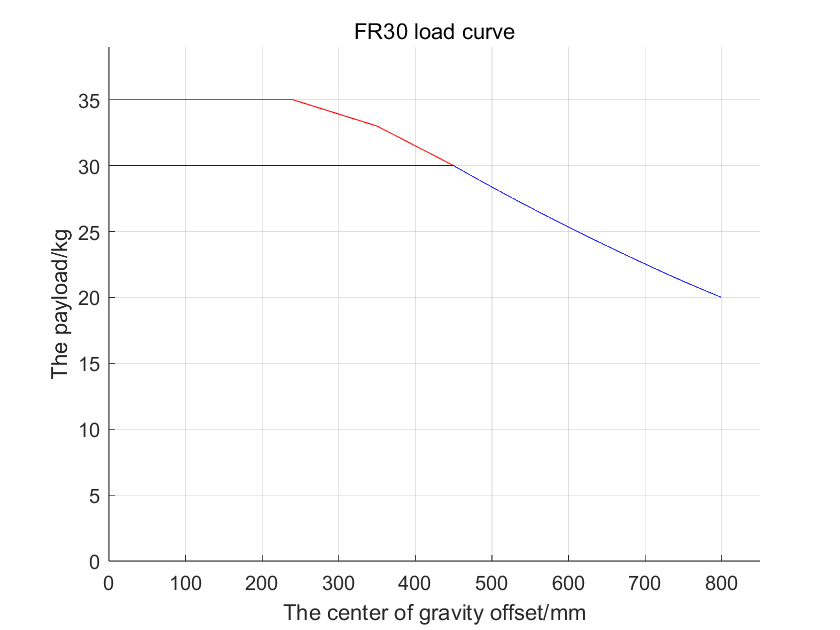

Bir kobotun kataloğunda yazan yük kapasitesi, yalnızca yük flanşa yakın olduğunda geçerlidir. Tutucu uzadıkça ve ağırlık merkezi flanştan uzaklaştıkça taşınabilen ağırlık düşer. Aşağıdaki eğri FR30 için bu ilişkiyi gösterir: yatay eksen ağırlık merkezinin flanşa olan uzaklığı (mm), dikey eksen taşınabilen yük (kg).
Pratikte ne anlama geliyor? Hesaba katılması gereken ağırlık yalnızca ürün değildir: tutucu, bağlantı flanşı ve varsa kablo demeti de yüke dahildir. FR30 için 30 kg üzerinden plan yapıyorsanız, tutucu ağırlığını düştükten sonra kalan rakam gerçek ürün kapasitenizdir. Ağırlık merkezi uzaksa — uzun bir vakum kafası veya çift tutuculu düzen gibi — eğriden okunan değer katalog rakamının belirgin altına iner. Teklif aşamasında tutucu ağırlığınızı ve ağırlık merkezi mesafenizi sorma sebebimiz budur; rakamlarınızı iletirseniz eğri üzerinden birlikte kontrol ederiz.
FR30 için boyut çizimlerini (922 KB) indirebilir, tüm CAD ve 3D model dosyaları için CAD ve teknik dokümanlar sayfasına bakabilirsiniz.
